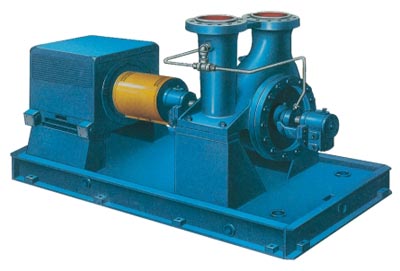

AY型熱油泵結構型式

AY型熱油泵分為六種結構形式：單級單吸懸臂式、兩級單吸懸臂式、單級雙吸懸臂式、單級雙吸兩支承式、兩級雙吸兩支承式、兩級單吸兩支承式。該型熱油泵泵殼體為徑向剖分，安裝方式為水平中心線支承，熱油泵的吸入口和排除法蘭為垂直向上，軸封不僅能用軟填料，而且與機械密封互換。軸承體裝有一套向心球軸承和一組背對背安裝的推力球軸承，軸承用稀油潤滑，為了檢修方便，不必拆卸吸入或排除管路、采用了彈性柱銷加長聯軸器（也可配彈性膜片聯軸器）就能很容易的拆出葉輪，軸承、軸封等零部件。

AY型熱油泵性能及優點

水力過流部位采用高效節能泵的水力模型，效率提高5~8%，零部件通用化程度高，通標件為幾個系列產品共用，軸承有空氣冷、風扇冷、水冷三種，滿足不同使用場合。有單級和雙級兩種結構。

AY型熱油泵應用范圍

應用于石油精制、石油化工、油庫裝卸、油田增壓輸送、化學工業及其他地方輸送不含固體顆粒的石油、液化石油氣和其他介質。
技術參數：
流 量：5-500m3/h
揚 程：30-300m
轉 速：2950r/min
電 壓：380V、6KV或10KV
口 徑：Φ40-Φ250
溫度范圍：-45-420℃
配套功率：3-630KW
